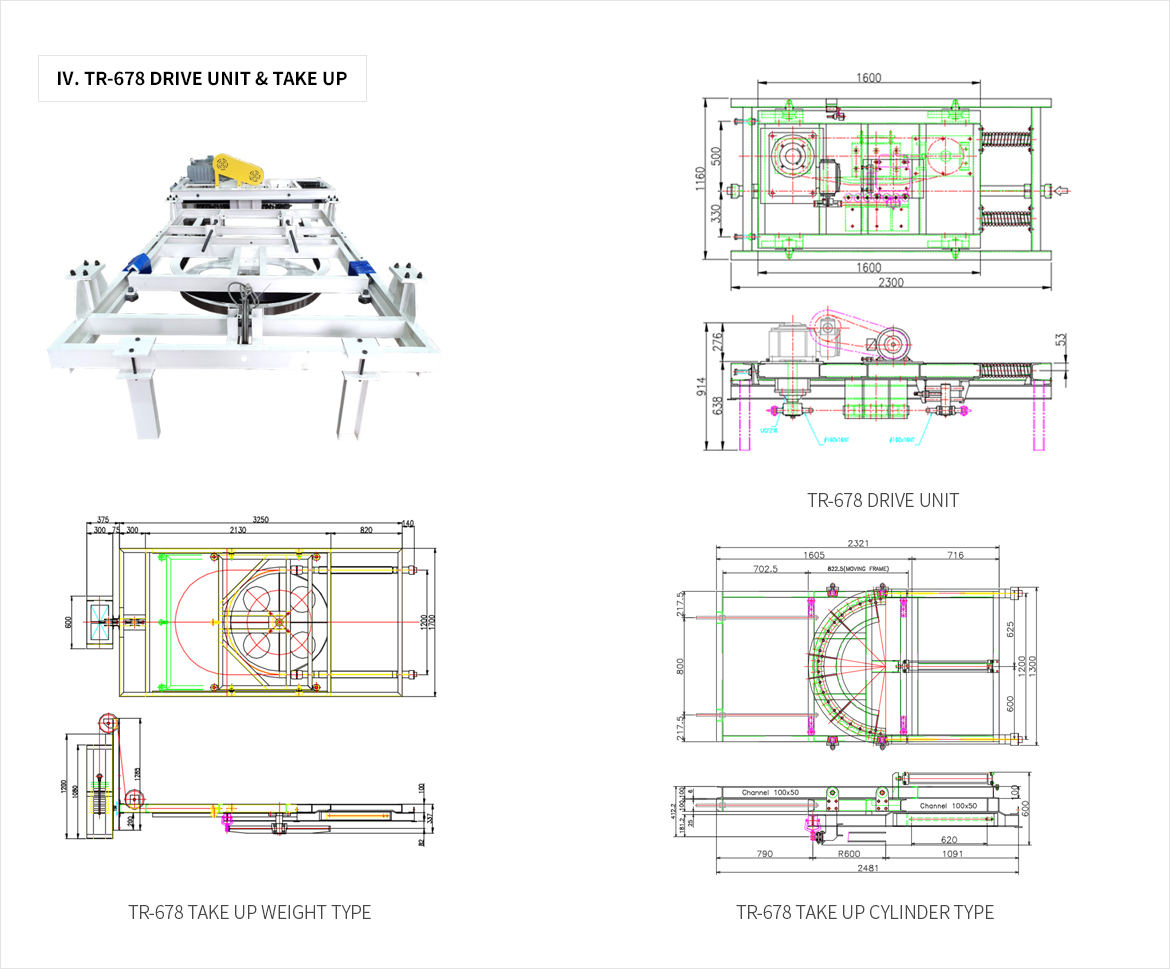

콘베어 자동화설비
TROLLEY 콘베어
TR-SREIES CONVEYOR
자재 및 사양

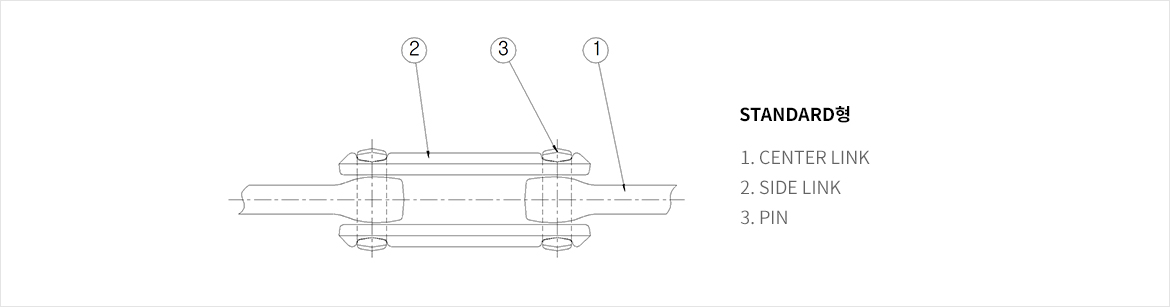

CHAIN 종류
CHAIN 사양
| 구분 | 무게(M/Kg) | LINK(mm) | 허용장력(kgf) | 파단강도(kgf) |
|---|---|---|---|---|
| 348 | 3.2 | 76.2 | 1,000 | 11,000 |
| 458 | 4.6 | 102.1 | 2,000 | 22,000 |
| 458 | 4.6 | 101.6 | 2,000 | 22,000 |
| 678 | 9 | 153.6 | 3,000 | 38,000 |

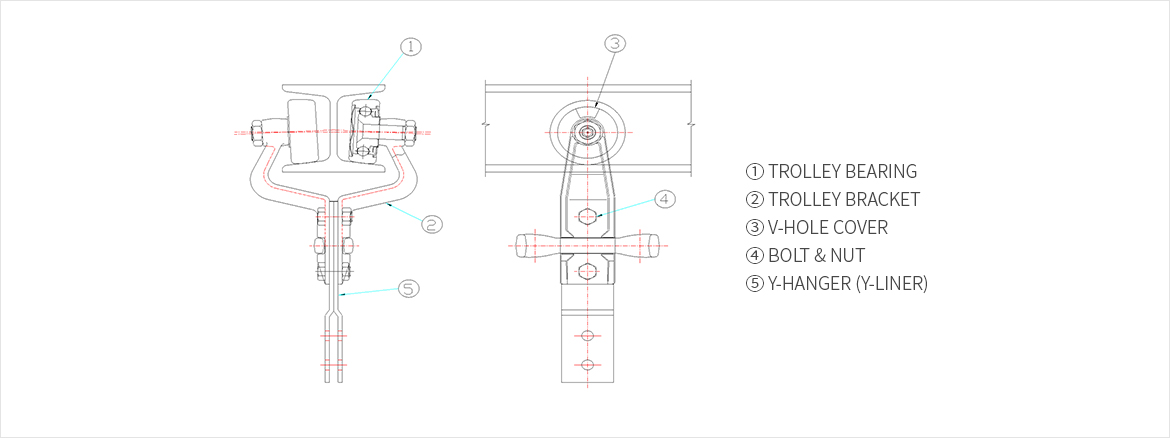

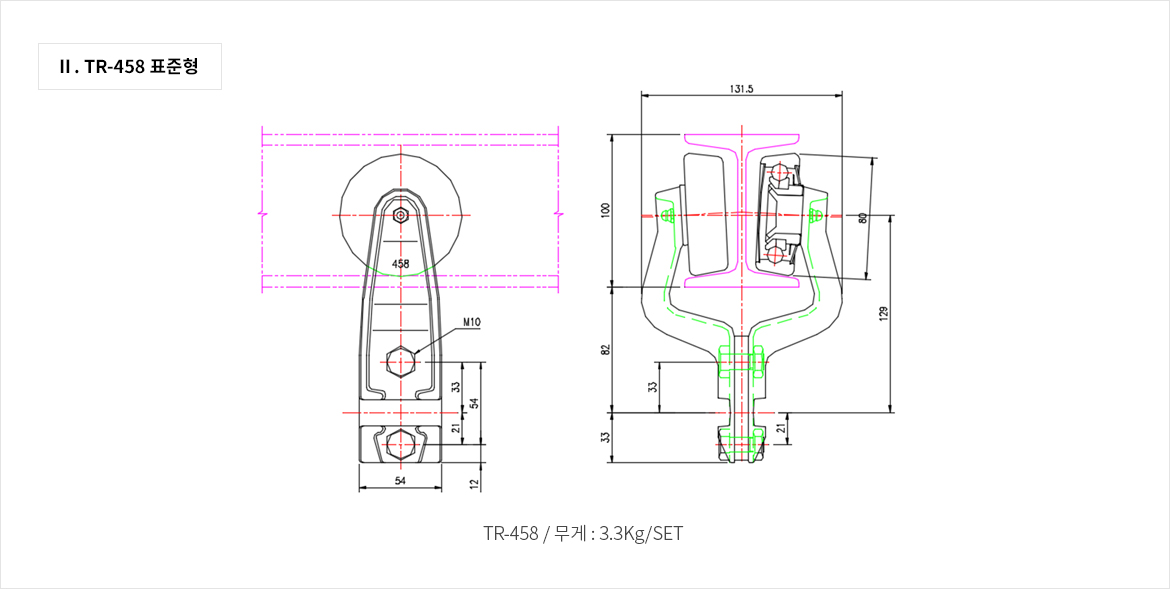

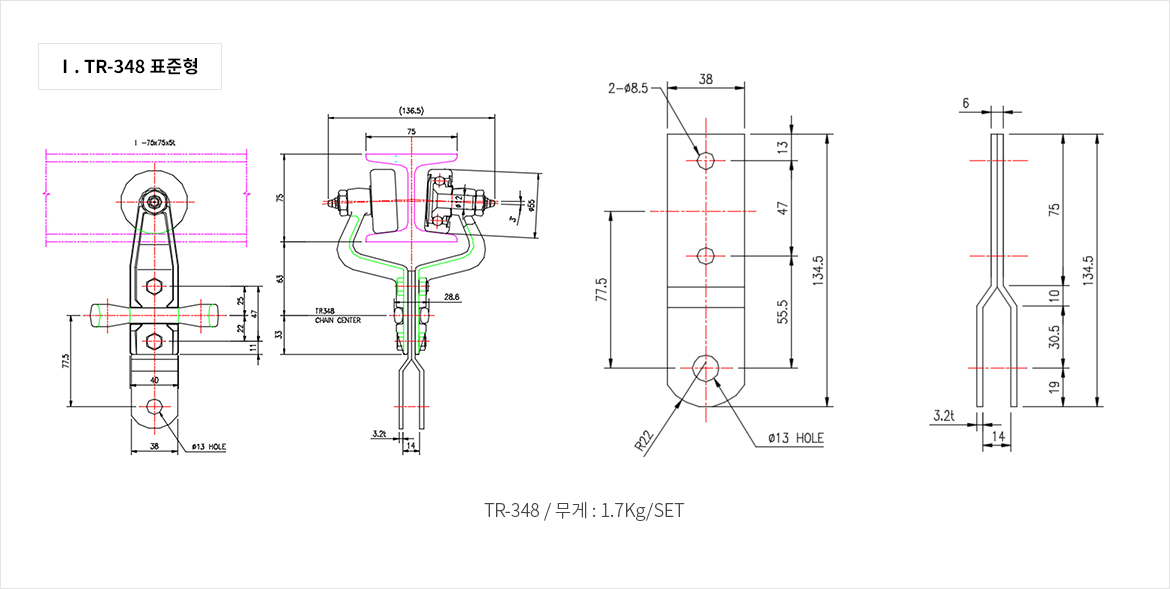

TROLLEY 종류
- 상온 : -20˚~100˚
- 고온 : 110˚~350˚
- 고온 : 110˚~350˚
| 구분 | LINK(mm) | 허용장력(kgf) | 파단강도(kgf) | |
|---|---|---|---|---|
| 상온용 | OIL 주입형 | V-HOLE | V-HOLE | V-HOLE |
| 내측오픈 | 내측오픈 | 내측오픈 | ||
| 구리스 내장 | 닛뿔타입 | 닛뿔타입 | 닛뿔타입 | |
| 브라켓 | 볼트형.일체형 | 볼트형.일체형 | 볼트형.일체형 | |
| 고온용(내열) | OIL 주입형 | V-HOLE | V-HOLE | V-HOLE |
| 내측오픈 | 내측오픈 | 내측오픈 | ||
| 구리스 내장 | 상온 구리스 주입 | 상온 구리스 주입 | 상온 구리스 주입 |

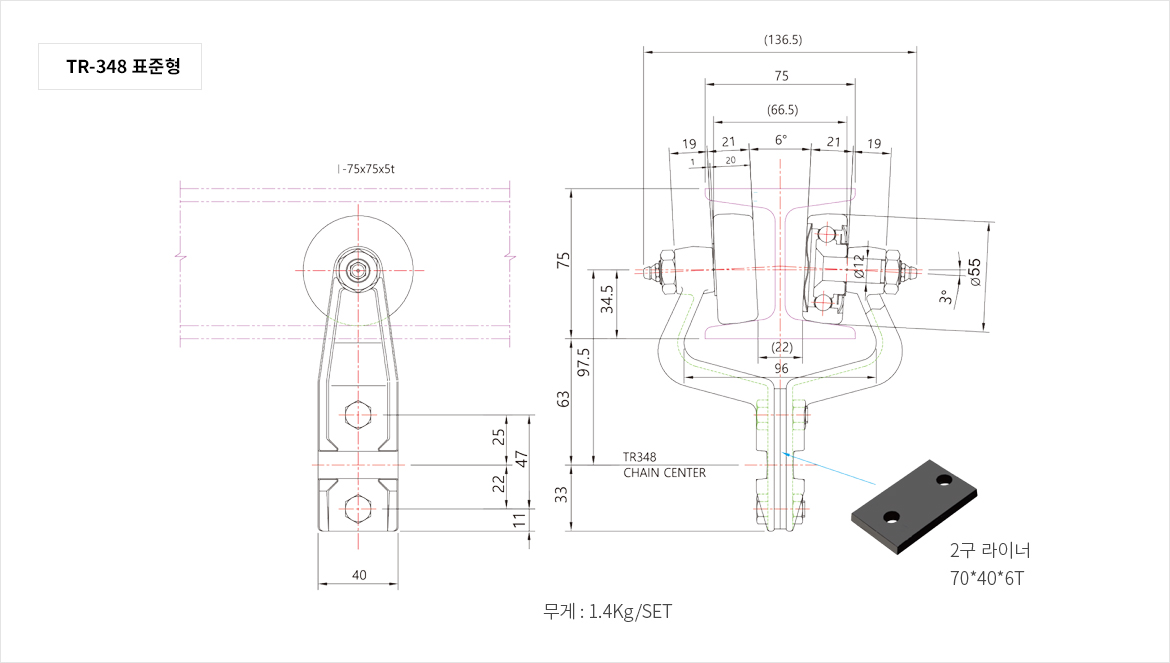

트롤리유닛(TROLLEY UNIT) 사양
| NO | 내용 | 재질 | 단위 | 규격 |
|---|---|---|---|---|

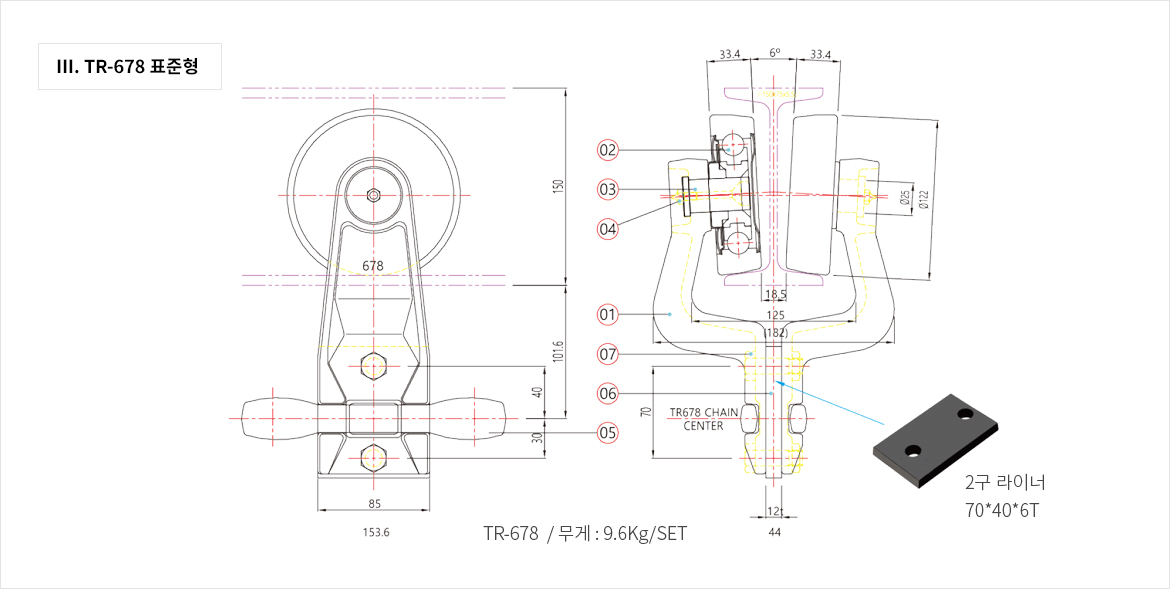

| 1 | TROLLEY BRACKET | S45C | 2 | TR-678 |
| 2 | BEARING UNIT | SUJ2 | 2 | Ø122*33.4L |
| 3 | PIN | SS41 | 2 | Ø25 |
| 4 | GREASE NPPLE | PUR | 2 | M6 |
| 5 | CENTER LINK | S45C | 1 | TR-678 |
| 6 | LINNER(2구라이너) | SS41 | 1 | 100*85*12T |
| 7 | BOLT, NUT | PUR | 2 | M12*38L |
