TROLLEY 콘베어
TH-050 TROLLEY CONVEYOR
자재 및 사양
CHAIN 종류
BEARING 상온TYPE
100˚C 이하용도
- 구리스 주입형, 오일주입형BEARING 고온TYPE
110˚~230˚C 에서 사용
- 구리스 주입형, 오일주입형
CHAIN 사양
| 무게(M) | 최소 헹거피치 | 최대 허용 하중조건 |
|---|---|---|
| Bearing Type : 4.4kg/M | 300mm | I-HANGER : 25Kg I-HANGER : 35Kg U-HANGER : 700Kg |
RAIL 사양
- Rail규격 : 6M한본(우측도면 참고)
- 수평곡선 표준 : R800˚를 기준으로 15˚, 30˚, 45˚, 90˚, 180˚
- 수직곡선 표준 : R800˚를 기준으로 15˚, 30˚, 45˚
- 수평곡선 표준 : R800˚를 기준으로 15˚, 30˚, 45˚, 90˚, 180˚
- 수직곡선 표준 : R800˚를 기준으로 15˚, 30˚, 45˚
구동부(DRIVE UNIT)
- WHEEL TYPE
- 마력 : 3HP, 5HP, 7.5HP (콘베어 길이와 이송 속도나 중량에 따라 결정)
- 마력 : 3HP, 5HP, 7.5HP (콘베어 길이와 이송 속도나 중량에 따라 결정)

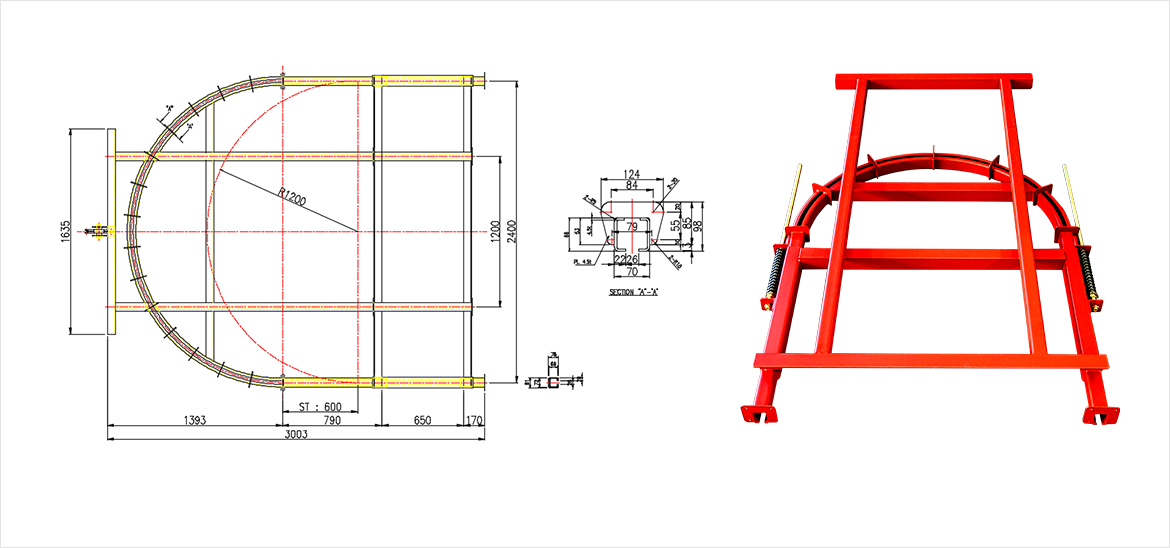

TAKE UP
- SCREW TYPE, SPRING TYPE, WEIGHT TYPE, CYLINDER Type
- R800*180˚을 표준으로 함
- R800*180˚을 표준으로 함

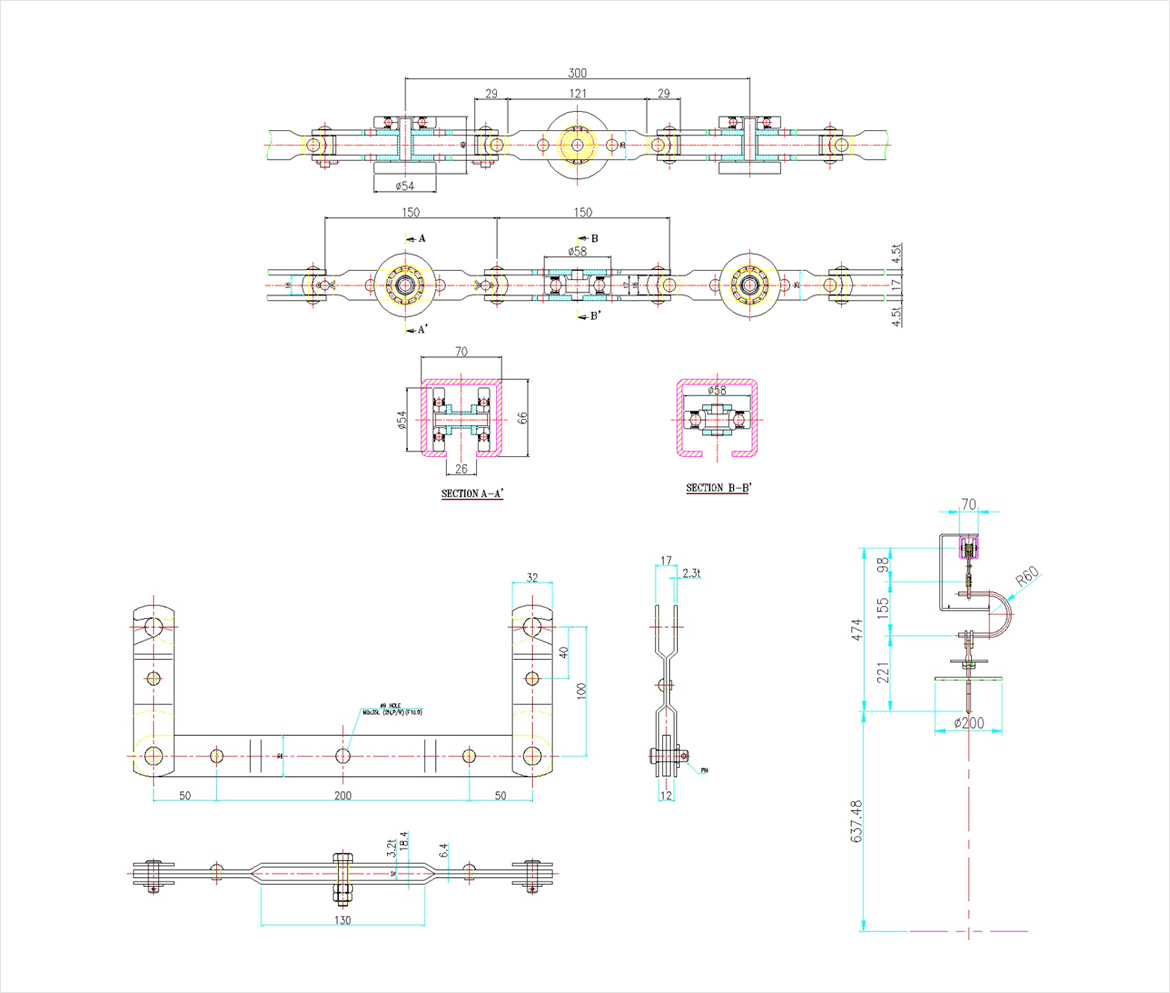

TH-050 체인 및 레일 구성

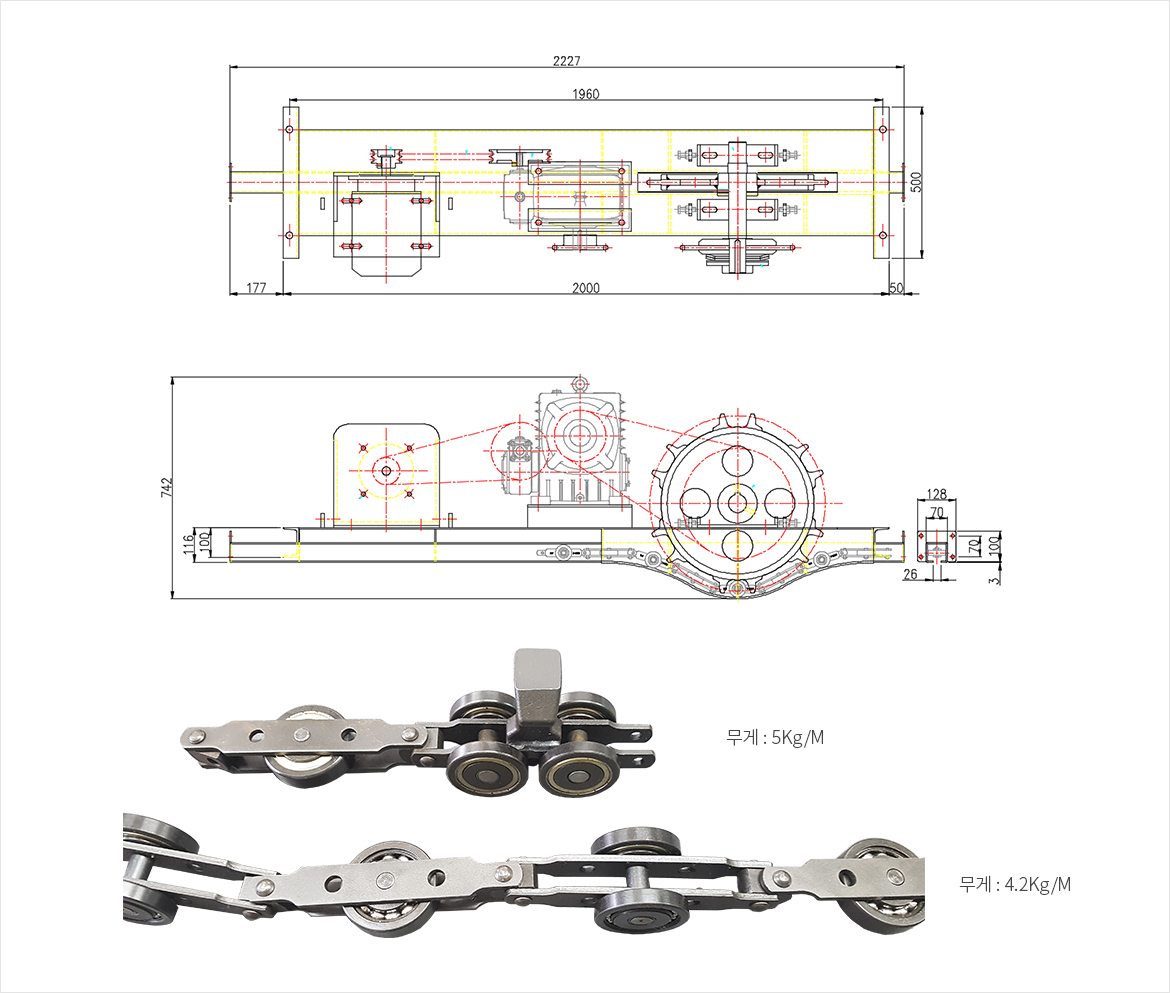

TH-050 구동부 및 테이크업
TH-050 체인 및 레일 구성
