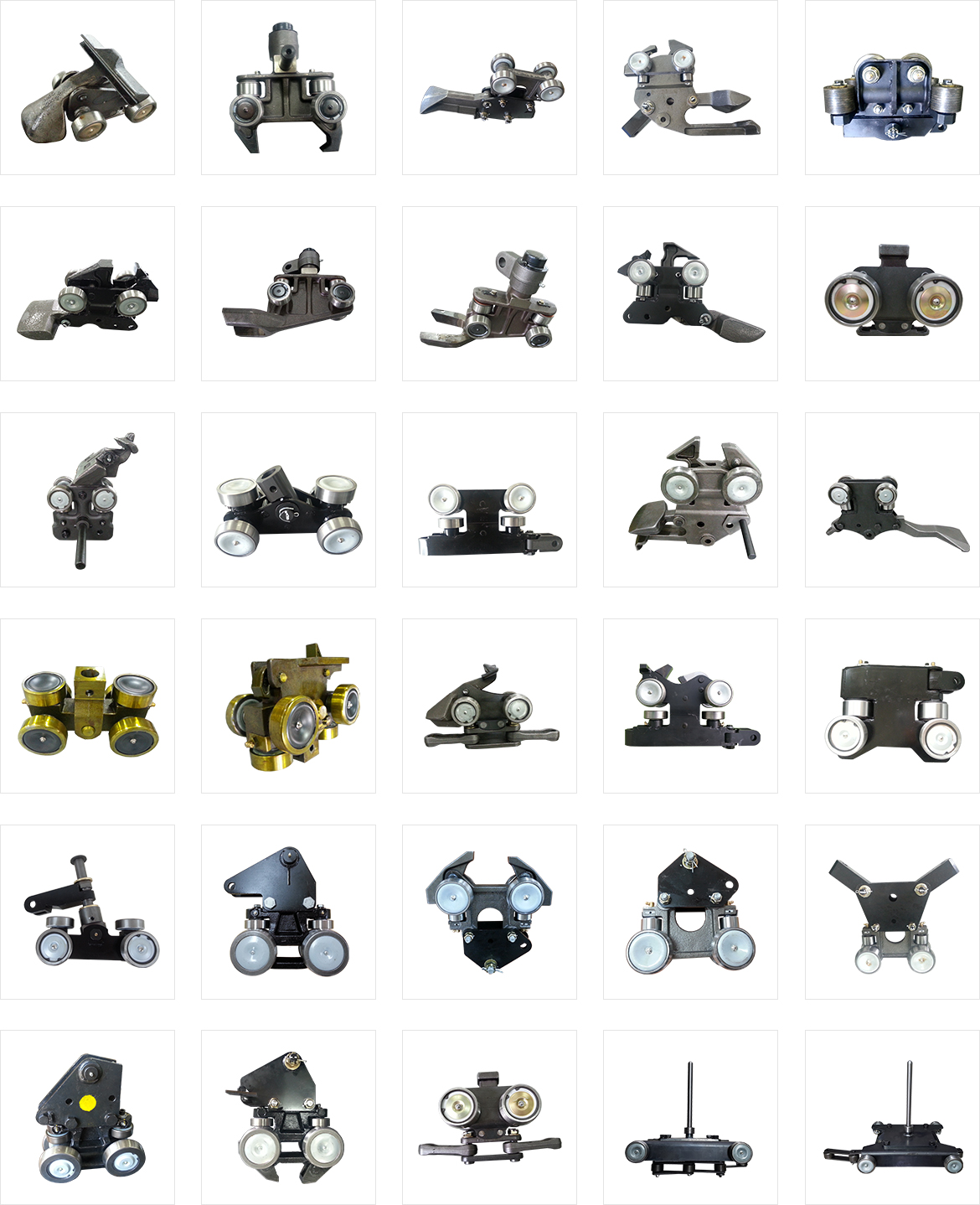

CARRIER 참고 사진 및 구성도

CARRIER사진들은 타사의 자료들과 함께 이해를 돕기 위해 올린
사진이며 하단 그림에서 활용 범위를 참고하시기 바랍니다.

단순한 콘베어 방식으로는 여러 방면으로 한개가 있기에
자동화를 통하여 보다높은 생산 효율과 안정성,
비용절감,
품질 균일화 등을 실현하는대 캐리어를 이용한 콘베어
에 여러가지 방식들이 적용되고 있으며
본 페이지에 수록된
사진들은 일부 케리어이며 계속 진화하는 콘베어이기에 캐리어
또한 계속 진화하고 있습니다

TROLLEY CONVEYOR의 정의

다른 콘베어와 TROLLEY CONVEYOR의 차이는 고온, 저온에서
사용이 용이하고 이송무개는 1Kg~10TON에 이르기까지
다양함에 있다.
바닥이나 천정에 POST를 설치하는 방식으로
공간 활용에 이점이 있음.
가장많이 적용되는 분야로는 열처리가
필요한 도장라인이며 외에는 중량물 이송이나 전자, 반도체
공정라인과 물류센터 등이다.

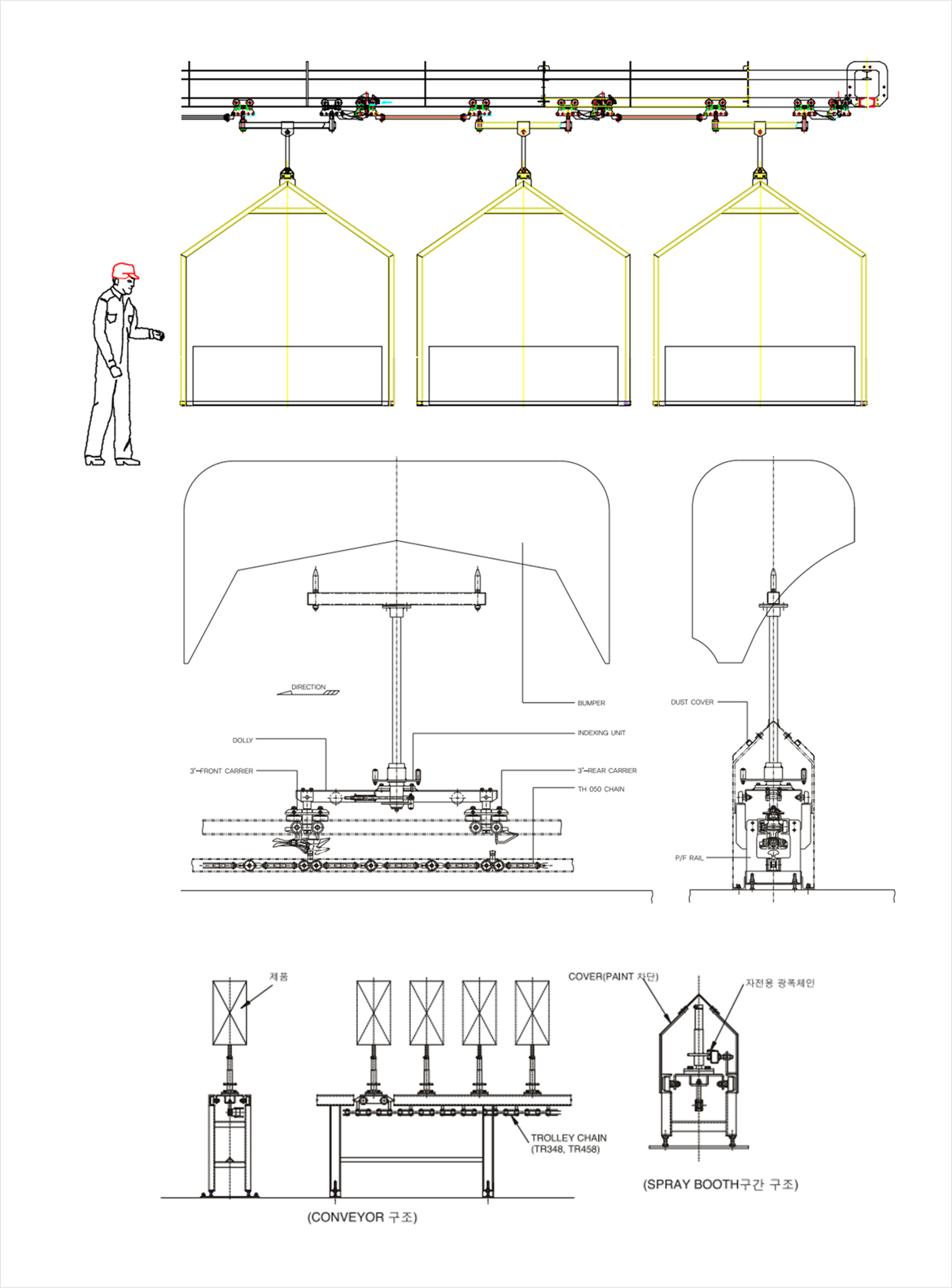

TROLLEY COMVEYOR의 방식

a. OVERHEAD CONVEYOR 방식 : POWER ONLY, POWER
FREE POST를 세워 설치하거나 천정에 POST를 붙여 설치를
한다.

b. INVERTED CONVEYOR 방식 : INVERTED(FLOOR) 바닥에서
300mm~800mm 높이로 설치를 하며 주로 자동차 범퍼 생산
라인에
많이 사용되고있으며 외에도 여러 용도로 사용되고 있다 .

콘베어 분류별 장단점 비교

NO	기능	POWER ONLY CONV	POWER FREE CONV INVERTED P/F(FLOOR)
1	LAY OUT 변경	양호	양호
2	이재 용이도	GO & STOP 불합리	정지 및 LIFT 이재가능
3	내구성	양호	양호
4	보수 난이도	양호	양호
5	SYSTEM 구조	POWER ONLY	POWER와 FREE 분리운영 가능
6	공간활용도	좁은공간 자유롭게 이용	특정공간 활용, STORAGE가능
7	LAY OUT 구성	수직, 수평 가능하나 POWER만으로 구성 가능	수직, 수평 자유로운 LAYOUT 구성 가능
8	SYSTEM 구성	HANGER 분기, 합류 불가	HANGER 분기, 합류, 적재 가능
9	HANGER 적재상태	반송 LINE상 임의의 위치 적재 불가능	반송 LINE상 임의의 위치 적재 가능
10	투자비	저가(3천만원~)	중고가(3억원~)
