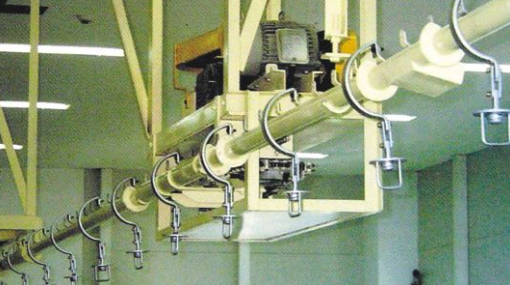

TROLLEY 콘베어
TS-100 TROLLEY CONVEYOR
자재 및 사양
CHAIN 종류
BEARING TYPE
상온 100˚C 이하에서 사용
BEARING TYPE
고온 230˚C 에서 사용
BEARING 오일주입형 TYPE
고온 230˚C 에서 사용
CHAIN 사양
| 무게(M) | 최소 헹거피치 | 최대 허용 하중조건 |
|---|---|---|
| Bearing Type : 5.1kg/M 1BOX에 5.08M/26Kg) |
203.2mm | I-HANGER : 25Kg C-HANGER : 25Kg |
RAIL 사양
- Rail규격 : 3M한본(우측도면 참고)
- 수평곡선 표준 : R600도를 기준으로 15˚, 30˚, 45˚, 90˚, 180˚
- 수직곡선 표준 : R600도를 기준으로 15˚, 30˚, 45˚
- 외 주문 사양으로 분류됨
- 수평곡선 표준 : R600도를 기준으로 15˚, 30˚, 45˚, 90˚, 180˚
- 수직곡선 표준 : R600도를 기준으로 15˚, 30˚, 45˚
- 외 주문 사양으로 분류됨
구동부(DRIVE UNIT)
- CATERPLLA TYPE
- 마력 : 2HP, 3HP, 5HP(콘베어 길이와 이송 속도나 중량에 따라 결정)
- 마력 : 2HP, 3HP, 5HP(콘베어 길이와 이송 속도나 중량에 따라 결정)
TAKE UP
- SPRING TYPE, WEIGHT TYPE, CYLINDER Type
- R600*180˚(표준), 외 주문 사양으로 분류됨
- R600*180˚(표준), 외 주문 사양으로 분류됨

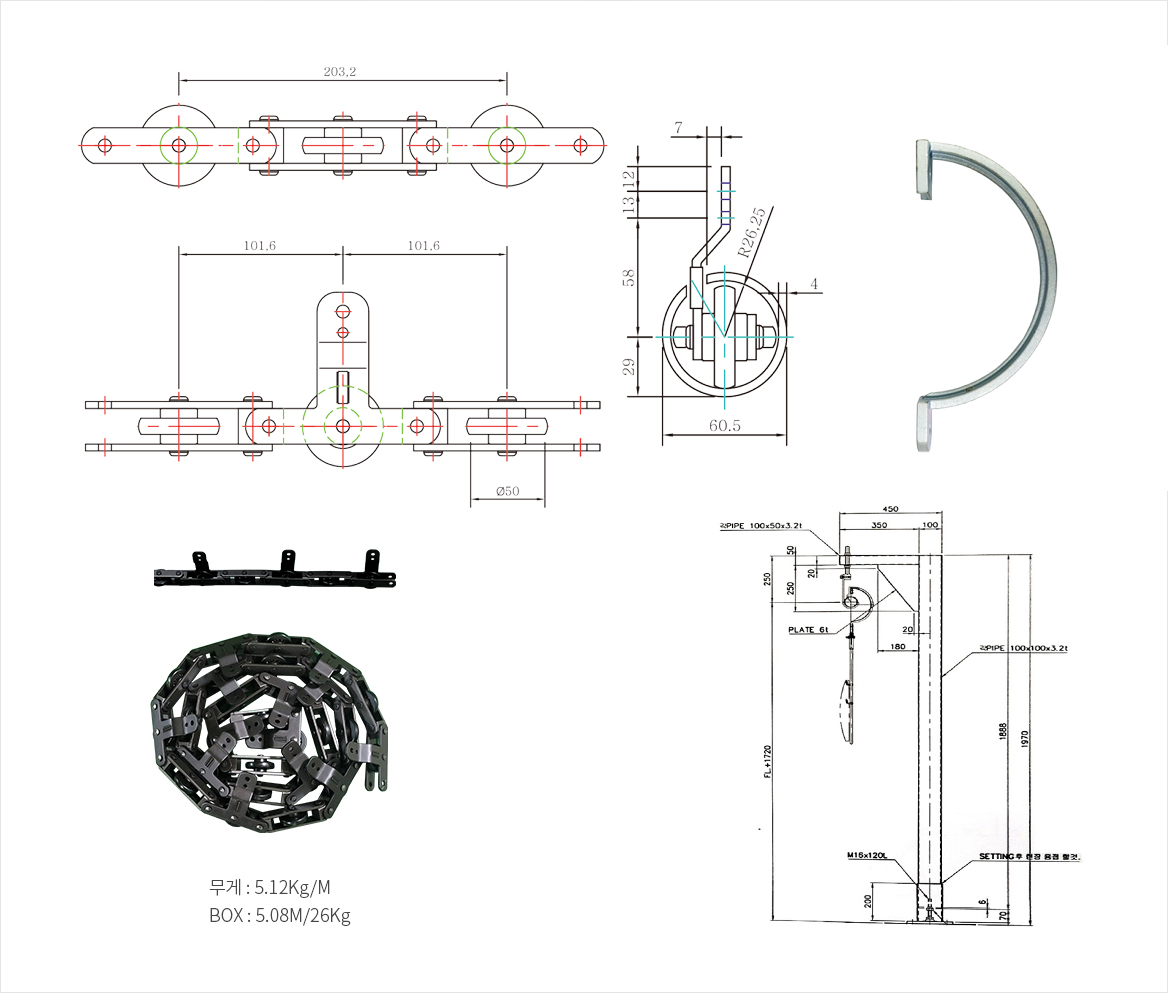

TS-100 체인 및 레일 구성
